Как соединить чугунную канализационную трубу с пластиковой
Четыре разных стыка — раструб старого чугуна, обрезанный гладкий конец, труба SML и пластиковый раструб — и для каждого своя деталь. Размеры по ГОСТ 6942, подбор манжеты, порядок работ и ошибки, из-за которых переход течёт.
Обновлено
Сначала определите, что у вас за конец трубы
Вопрос «как соединить чугун с пластиком» не имеет одного ответа, потому что стыков четыре и детали к ним разные. Решает не материал, а то, что именно торчит из стены: раструб старой трубы, обрезанный гладкий конец, современная безраструбная труба SML или пластиковый раструб, в который надо завести чугун.
Ошибка в определении — самая дорогая: манжету под раструб покупают для гладкого конца, переходник под SML — для старой раструбной трубы, и на объекте выясняется, что деталь не садится. Поэтому начинайте с таблицы ниже и одного замера.
| Что на стороне чугуна | Как узнать | Чем соединяют с пластиком |
|---|---|---|
| Раструб старой трубы (ГОСТ 6942) | Расширение на конце, внутри — старая заделка или пустота | Переходная резиновая манжета в раструб: 123×110 для DN 100, 72×50 для DN 50 |
| Гладкий конец старой трубы | Трубу отрезали, раструба нет; наружный диаметр около 109 мм на DN 100 | Переходник на гладкий конец по замеренному наружному диаметру — например, Allround под диапазон 100–115 мм |
| Труба SML (безраструбная) | Гладкие концы, красно-коричневое покрытие, клеймо EN 877 / SML | Konfix — хомут с манжетой снаружи, без раструба у пластика |
| Чугун надо завести в пластиковый раструб | Со стороны пластика раструб HT или KG | Для SML — манжета Rollfix в раструб пластиковой трубы |
Размеры старых труб даны по ГОСТ 6942-98 без учёта краски и наростов. На объекте наружный диаметр всегда меряйте сами.
Размеры, из-за которых нужен переход
Пластиковая канализационная труба обозначается по наружному диаметру: 50, 110, 160. Старая чугунная по ГОСТ 6942 — по условному проходу, который у неё почти равен внутреннему диаметру. Отсюда вся путаница: «сотка» чугуна и «сто десятая» пластика — это разные наружные размеры, а раструб чугуна вообще рассчитан на заделку прядью и цементом, а не на резиновое кольцо.
Цифры ниже — из таблиц стандарта. Наружный диаметр ствола в ГОСТ отдельно не выписан, он складывается из прохода и двух стенок и совпадает с размером хвостовиков фасонных частей в том же стандарте.
| Система | Проход | Стенка, мм | Наружный диаметр, мм | Внутренний диаметр раструба, мм |
|---|---|---|---|---|
| Чугун ГОСТ 6942 | DN 50 | 4,0 | ≈ 58 | 72 |
| Чугун ГОСТ 6942 | DN 100 | 4,5 | ≈ 109 | 123 |
| Чугун ГОСТ 6942 | DN 150 | 5,0 | ≈ 160 | 176 |
| Чугун SML (EN 877) | DN 100 | 3,5 | 110 | раструба нет |
| Пластик ПП/ПВХ | — | — | 50 / 110 / 160 | под своё кольцо |
Внутренний диаметр раструба — то число, которое стоит первым в названии переходной манжеты: 123×110 значит «снаружи 123 под раструб, внутри 110 под пластик».
Случай 1. Пластик в раструб старой чугунной трубы

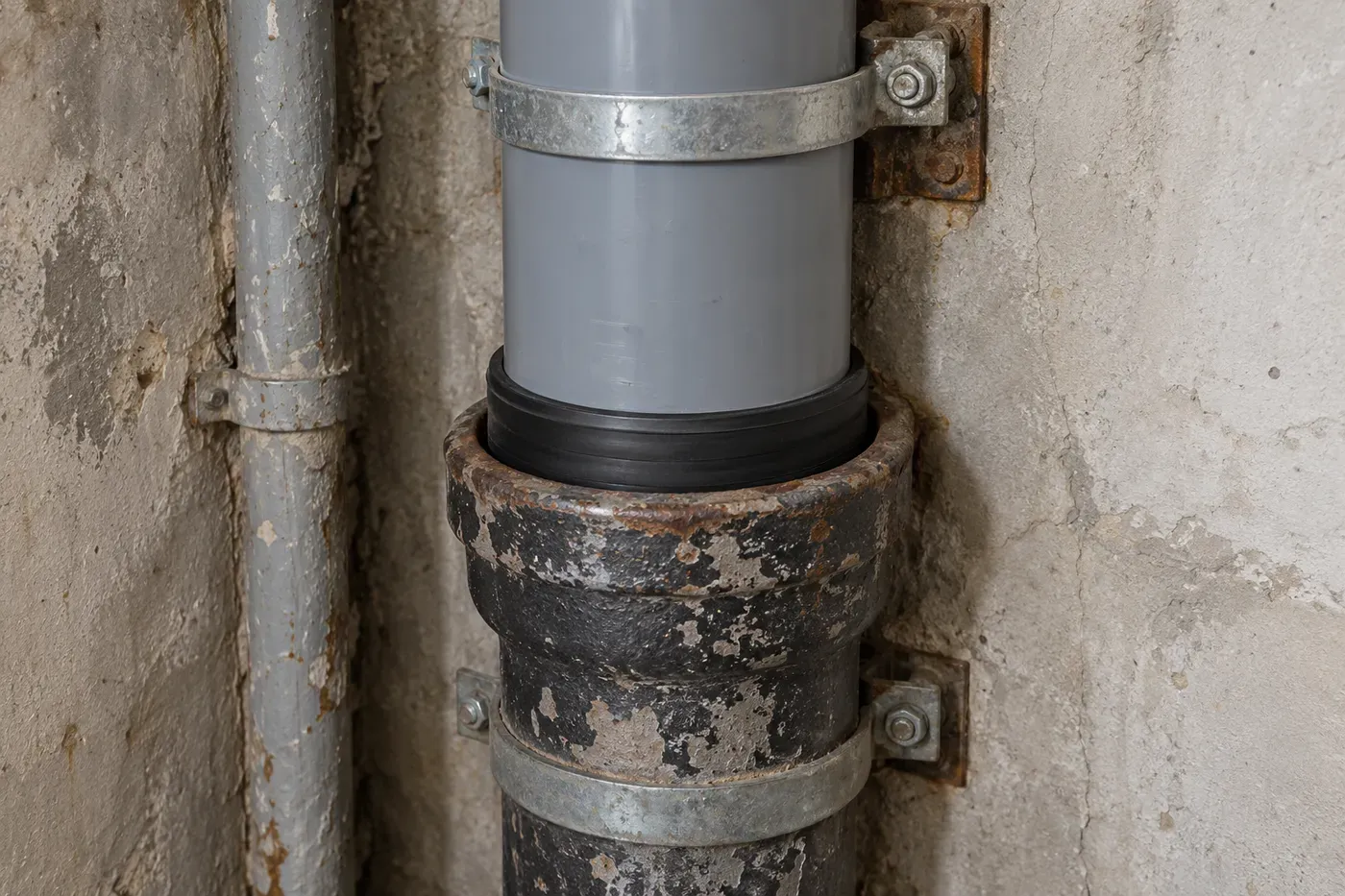

Самый частый случай в квартире и в подвале старого дома: стояк или лежак чугунный, к его раструбу надо подключить пластиковую трубу. Здесь работает переходная манжета из резины: её вставляют в раструб, а пластик — в манжету. Размер манжеты подбирают по внутреннему диаметру раструба, а не «по сотке».
- Разберите старое соединение. Заделку из пряди и цемента выбирают узким зубилом и отвёрткой, по кругу, без ударов по самому раструбу: чугун хрупкий, а трещина в раструбе стояка — это уже замена участка. Серную заделку старых домов размягчают нагревом, но при этом выделяется едкий газ — только с проветриванием и в респираторе.
- Зачистите раструб изнутри до металла: ржавчина, остатки цемента и битума не дают манжете прилечь. Проверьте, нет ли на раструбе сколов и трещин — если есть, манжета не спасёт.
- Вставьте манжету с мыльным раствором или силиконовой смазкой, до упора и без перекоса. Герметик по наружной стороне манжеты допустим как дополнение на неровном раструбе, но не как замена ей.
- Заведите пластиковую трубу в манжету на всю глубину, также со смазкой. Фаска на торце пластика обязательна — без неё край заворачивает лепесток манжеты.
- Закрепите пластик хомутом рядом со стыком. Незакреплённая труба под весом и от температурных удлинений постепенно выходит из манжеты, и стык начинает капать через полгода.
Случай 2. Пластик на обрезанный чугунный конец
Если чугун отрезали — раструба больше нет, и манжета «в раструб» не годится. Нужен переходник, который обжимает гладкую трубу снаружи. Для старой трубы DN 100 наружный диаметр по стандарту около 109 мм, но на объекте к нему добавляются краска, наросты и износ, поэтому меряйте фактический размер: штангенциркулем или рулеткой по окружности (длину окружности делите на 3,14).
Под такой замер подходят соединители с широким диапазоном обжима. Например, Allround LP в типоразмере 100–115 мм садится на трубу любого наружного диаметра из этого диапазона — и на старый чугун около 109 мм, и на пластик или SML 110 мм. Если концы заметно расходятся по размеру, берут переходную модель Allroundübergang. Подбор идёт по двум замеренным числам, а не по DN; точное исполнение сверяем по замеру до отгрузки.
Обязательное условие — ровный торец и здоровая поверхность на ширину манжеты. Если на конце раковины и слоистая ржавчина, обрезать надо дальше, до плотного металла: резина на изъеденной поверхности не держит.
Случай 3. Переход с трубы SML на пластик
У безраструбной чугунной трубы SML концы гладкие, а наружный диаметр DN 100 — ровно 110 мм, как у пластика. Стык делается переходником Konfix: манжета из EPDM надевается на оба конца и стягивается хомутом из нержавеющей ленты. Сварки, клея и подгонки нет, соединение разборное.
Совпадение размеров есть только на DN 100 (110 мм) и DN 150 (160 мм). На DN 50 у SML наружный 58 мм, у пластика 50 — прямого стыка «размер в размер» нет, и переход подбирают по обоим наружным диаметрам. Где размеры совпадают, а где нет, — в таблице DN и наружных диаметров.
Случай 4. Чугун в раструб пластиковой трубы
Обратная задача: пластиковая линия идёт с раструбом, и в него нужно завести гладкий конец чугуна. Штатное кольцо пластикового раструба рассчитано на пластиковую трубу, и чугунный конец в нём не держит герметичность надёжно. Для SML на этот стык есть манжета Rollfix: она вставляется в раструб пластиковой трубы HT или KG и принимает чугунный конец.
Rollfix и Konfix — разные изделия для разных стыков. Rollfix работает только там, где у пластика есть раструб; Konfix — там, где раструба нет ни с одной стороны.
Ошибки, из-за которых переход течёт
- Один герметик вместо манжеты. Силикон в щели 6–7 мм между раструбом 123 и трубой 110 не работает: он отрывается от чугуна при первых же температурных движениях пластика.
- Манжета не того размера. «Под сотку» продаются разные изделия; для раструба старого чугуна нужна 123×110, для гладкого конца — переходник под замер, и они не взаимозаменяемы.
- Грязный или треснувший раструб. Манжета прилегает только к чистому целому металлу. Трещину в раструбе видно после зачистки — если она есть, режут ниже и ставят переход на гладкий конец.
- Разбивание заделки кувалдой. На стояке удар передаётся на раструбы соседних этажей, и трещины потом появляются не у вас.
- Контруклон и провис пластика. Переход не любит изгиба: пластик у стыка крепят хомутом, уклон трубы выдерживают до самого раструба.
- Пластик в перекрытии без противопожарной муфты. Там, где полимерная труба проходит через перекрытие, огнестойкость узла задаёт проект, а не манжета.
Если стояк общий
В многоквартирном доме стояк с отводами до первого соединения — общее имущество. Вмешательство в него согласуют с управляющей компанией: и потому, что это их зона ответственности, и потому, что для разборки раструба стояк на время отключают для всех квартир выше.
Если при разборке раструб треснул или соседний участок оказался изъеден, самое надёжное решение — заменить участок стояка целиком. Безраструбная труба SML режется по месту в любой точке, а с существующими трубами выше и ниже её стыкуют переходниками по наружному диаметру.
Подбор перехода под ваш узел
Пришлите фото узла, материал обеих труб и замер наружного диаметра — подскажем, какой переход подойдёт, и соберём комплект: трубу SML, соединители, Konfix, Rollfix или Allround под фактический размер. Для объекта — по спецификации, с расчётом числа стыков.
