Чем резать чугунную канализационную трубу
Болгарка, цепной труборез, сабельная пила или ножовка — что выбрать для старого чугуна и для SML, как резать стояк, чтобы верхняя часть не упала, и как подготовить торец под муфту.
Обновлено
Коротко: какой инструмент под какую задачу
Чугун твёрдый и хрупкий. Он хорошо режется абразивом и хорошо ломается по надрезу, но плохо переносит удары и перекос. Отсюда выбор: болгарка — универсальный вариант, цепной труборез — лучший там, где тесно и нельзя искрить, ножовка — только если другого нет.
| Инструмент | Где уместен | Что учесть |
|---|---|---|
| Болгарка с отрезным кругом | Почти везде: новая труба SML на стеллаже, старый стояк с доступом по кругу | Круг 125 мм не прорезает DN 100 за один проход — режут по кругу. Искры и пыль |
| Цепной труборез для чугуна | Стояк в тесной шахте, рядом пластик и утеплитель, ремонт без искр | Ломает трубу по линии сжатия: торец ровный, но проверять перпендикулярность всё равно нужно |
| Сабельная пила | Старый стояк, к которому нет доступа по кругу | Нужно полотно по чугуну или с твёрдосплавным напылением; обычное по металлу садится за минуты |
| Ножовка по металлу | Разовый рез DN 50, когда нет электричества | Медленно: трубу DN 100 режут десятки минут, полотно меняют по ходу |
| Надпил и отлом | Только старый чугун, который идёт в лом | Трещина может уйти вдоль трубы. Для SML и для остающейся части так не делают |

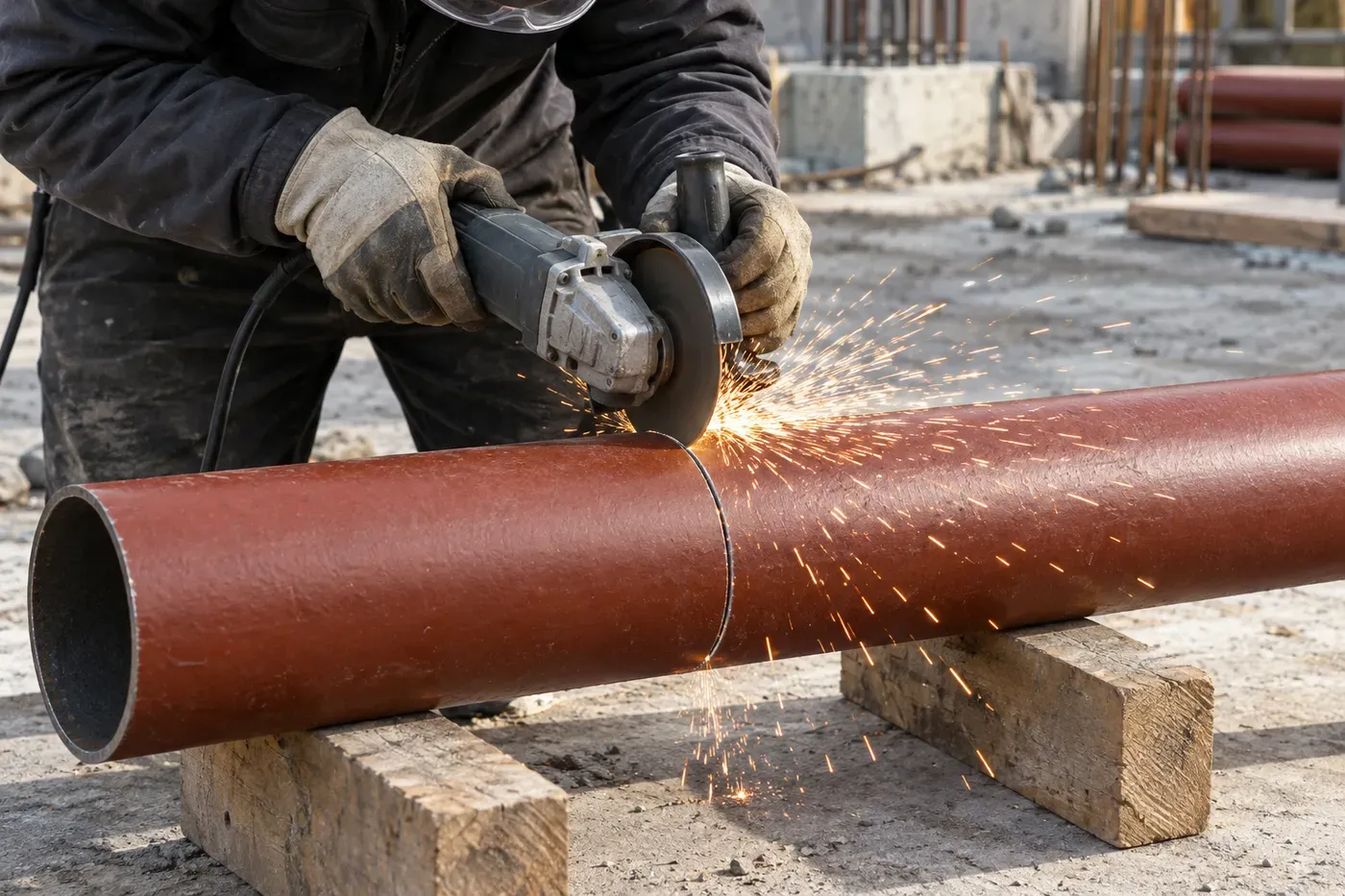

Болгарка: какой круг и как вести рез
- Круг — абразивный отрезной по металлу или по камню. Чугун с его графитом режется обоими; по камню часто быстрее и круг меньше засаливается. Алмазный круг тоже режет, но греется и дороже без выигрыша в качестве торца.
- Глубина — круг 125 мм на обычной машине берёт около 30–35 мм. Трубу DN 100 с наружным диаметром 110 мм так за один проход не перерезать: делают неглубокую разметочную канавку по всей окружности, потом углубляют её по кругу, поворачивая трубу или обходя её. Круг 230 мм берёт больше, но в шахте им почти не работают.
- Разметка — не на глаз. Вокруг трубы оборачивают полосу плотной бумаги или картона так, чтобы края сошлись без ступеньки, и чертят по её краю. Это и есть линия перпендикулярного реза.
- Опора — труба лежит свободно на двух подкладках, отрезаемая часть не зажата. Если конец провисает и сжимает пропил, круг закусывает — это главная причина косого торца и рывка машины.
- Защита — очки или щиток, перчатки, респиратор. Чугунная пыль тонкая и чёрная, у старых труб к ней добавляется дым битумного покрытия. Искры прожигают пластиковые трубы и утеплитель по соседству — их закрывают металлическим листом или мокрой тканью.
Цепной труборез
Цепь с режущими роликами оборачивают вокруг трубы и стягивают рычагом или трещоткой. Ролики продавливают тонкую канавку, и чугун лопается ровно по ней — без искр, почти без пыли и за пару минут. Для старого стояка в тесной шахте это самый аккуратный способ: не нужно места для болгарки и нет риска поджечь соседние коммуникации.
Ограничения тоже есть. Труборез рассчитан на хрупкий серый чугун; на сильно изъеденной трубе с раковинами линия излома может уйти в сторону. Инструмент недешёвый, поэтому его чаще берут в аренду под объект. Торец после трубореза всё равно проверяют и при необходимости подравнивают.
Как резать старый стояк, чтобы ничего не упало
Чугунный стояк — не просто труба в стене. Часть над местом реза держится на раструбе ниже и на креплениях, которые за полвека могли ослабнуть. После реза верхний участок может просесть или упасть вместе с отводом соседей. Поэтому порядок такой:
- Отключить стояк: предупредить квартиры выше или согласовать отключение с управляющей компанией — вода, пущенная сверху, пойдёт прямо в рез.
- Закрепить верхнюю часть до первого реза: хомутом к стене, упором или распоркой под раструб. Нижнюю часть держит пол или лежак.
- Резать сначала сверху, потом снизу, и вынимать участок, не раскачивая его: рывок отдаётся на раструбы соседних этажей.
- Посмотреть торцы: если на срезе видно, что стенка истончилась до миллиметров или по металлу идут трещины, отрезают дальше, до плотного металла. Иначе на новый переходник не будет опоры.
- Сразу закрыть отверстие заглушкой или тряпкой: из открытого стояка тянет запахом, а внутрь падает мусор.
Резка трубы SML: торец под муфту
У безраструбной трубы нет раструба, и соединитель надевается на два гладких конца встык. Поэтому к торцу требования строже, чем при подгонке старого чугуна: косой рез не даёт уплотнителю сесть ровно, и стык подтекает под наливом на испытаниях.
- Рез перпендикулярный оси — по разметке бумажной полосой, как выше. Проверка: две отрезанные трубы, поставленные торцами друг к другу, сходятся без щели.
- Заусенец снят с наружной кромки напильником или лепестковым кругом — иначе он режет резину муфты при надвигании.
- Торец подкрашен. На срезе голый чугун без эпоксидного покрытия — единственное место в системе, где коррозия начинается быстро. Подойдёт антикоррозионная краска или грунт по металлу; внутреннее покрытие дальше по трубе не трогают.
- Обрезок не короче глубины вхождения с двух сторон. На DN 100 соединителю нужно по 40 мм ровной трубы с каждой стороны стыка, поэтому кусок короче примерно 85 мм в стык уже не поставить — подробнее о глубине вхождения. Резать вплотную к фитингу по той же причине нельзя.
- Труба не зажата в тиски по покрытию. Губки сдирают эпоксид; если фиксировать, то через резиновую прокладку.
Чего не делать
- Ломать SML «по надпилу». Торец выходит рваным, муфта на нём не держит.
- Резать трубу, зажатую с двух концов. Пропил сжимается, круг закусывает, машину бросает.
- Бить по старому раструбу, чтобы освободить трубу. Удар расходится по стояку, трещины появляются этажом выше.
- Работать болгаркой без кожуха — даже в тесной шахте. Разрыв круга на чугуне — обычная история, если круг перегрет или закушен.
- Оставлять голый торец на трубе, которая уходит в систему.
